اینورتر چیست و انواع اینورتر در اصفهان ایده پرداز الکتریک
اینورتر یک وسیله الکترونیکی یا مدار الکترونیکی است که جریان مستقیم برق DC را به جریان متناوب ACتغییر می دهد.
ولتاژ ورودی ، ولتاژ خروجی و فرکانس و کاربری کلی انرژی به طراحی دستگاه یا مدار خاص بستگی دارد
اینورترها به دو دسته اصلی طبقه بندی می شوند
- اینورتر منبع ولتاژ VسمنVSI – اینورتر منبع ولتاژ دارای ولتاژ منبع سخت DC است ، یعنی ولتاژ DC دارای امپدانس محدود یا صفر در پایانه های ورودی اینورتر است.
- اینورتر منبع فعلی جسمن CSI- یک اینورتر منبع جریان با یک جریان متغیر از یک منبع DC تهیه می شود که امپدانس بالایی دارد. امواج جریان حاصله تحت تأثیر بار قرار نمی گیرند.
*اینورتر تک فاز
دو نوع اینورتر تک فاز وجود دارد – اینورتر کامل پل و اینورتر نیم پل.
1-اینورتر نیم پل
این نوع اینورتر بلوک اصلی ساختمان اینورتر کامل پل است که شامل دو سوئیچ است و هرکدام از خازن های آن دارای ولتاژ برابر است
علاوه بر این ، سوئیچ ها مکمل یکدیگر هستند ، یعنی اگر یکی دیگر روشن شود یکی دیگر خاموش می شود.
2-اینورتر Full Bridge
این مدار اینورتر DC را به AC تبدیل می کند.
این امر با بستن و باز کردن سوئیچ ها در توالی درست به این هدف می رسد.
چهار حالت مختلف وجود دارد که براساس آن سوئیچ ها بسته هستند.
*اینورتر سه فاز
اینورتر سه فاز ورودی DC را به یک خروجی AC سه فاز تبدیل می کند.
سه بازوی آن به طور معمول با زاویه 120 درجه به تأخیر می افتند تا منبع تغذیه ای سه فاز ایجاد شود.
سوئیچ های اینورتر هرکدام نسبت 50٪ دارند و سوئیچینگ بعد از هر T / 6 از T رخ می دهد .
سوئیچ S1 و S4 ، سوئیچ S2 و S5 و سوئیچ S3 و S6 مکمل یکدیگر هستند.
شکل زیر یک مدار برای یک اینورتر سه فاز را نشان می دهد.
این چیزی نیست جز سه اینورتر تک فاز که در همان منبع DC قرار دارند.
ولتاژ قطب در اینورتر سه فاز برابر است با ولتاژ قطب در اینورتر نیم پل تک فاز.

دو نوع اینورتر در بالا دارای دو حالت رسانایی است – 180 درجه حالت هدایت و 120 درجه حالت هدایت .
180 درجه حالت هدایت
در این حالت هدایت ، هر دستگاه برای 180 درجه در حالت هدایت قرار دارد که در فواصل 60 درجه روشن شود. پایانه های A ، B و C پایانه های خروجی این پل هستند که به اتصال دلتا سه فاز یا ستاره بار وصل می شوند.
عملکرد بار متصل به یک ستاره متعادل در نمودار زیر توضیح داده شده است. برای دوره 0 – 60 درجه نقاط S1 ، S5 و S6 در حالت رسانایی قرار دارند.
پایانه های A و C بار در نقطه مثبت آن به منبع وصل می شوند.
ترمینال B در نقطه منفی آن به منبع وصل می شود.
علاوه بر این ، مقاومت R / 2 بین خنثی و انتهای مثبت است در حالی که مقاومت R بین ترمینال خنثی و منفی است.

| ولتاژ بار به شرح زیر است: V AN = V / 3 ، V BN = V2V / 3 ، V CN = V / 3 | ولتاژ خط به شرح زیر است. V AB = V AN – V BN = V ، V BC = V BN – V CN = −V ، V CA = V CN – V AN = 0 |
شکل موجها برای 180 درجه حالت هدایت

120 درجه حالت هدایت
در این حالت هدایت ، هر وسیله الکترونیکی در دمای رسانایی 120 درجه قرار دارد.
برای اتصال دلتا در یک بار مناسب ترین است زیرا در هر مرحله از آن شکل نوع موج شش مرحله ای ایجاد می کند.
بنابراین ، در هر لحظه فقط دو دستگاه در حال انجام هستند زیرا هر دستگاه فقط 120 درجه کار می کند.
ترمینال A روی بار به انتهای مثبت وصل می شود در حالی که ترمینال B به انتهای منفی منبع وصل می شود.
ترمینال C روی بار در شرایطی قرار دارد که حالت شناور نامیده می شود.
علاوه بر این ، ولتاژ فاز برابر است با ولتاژ بار مطابق شکل زیر.
ولتاژ فاز = ولتاژ خط
V AB = V
V قبل از میلاد = −V / 2
V CA = −V / 2

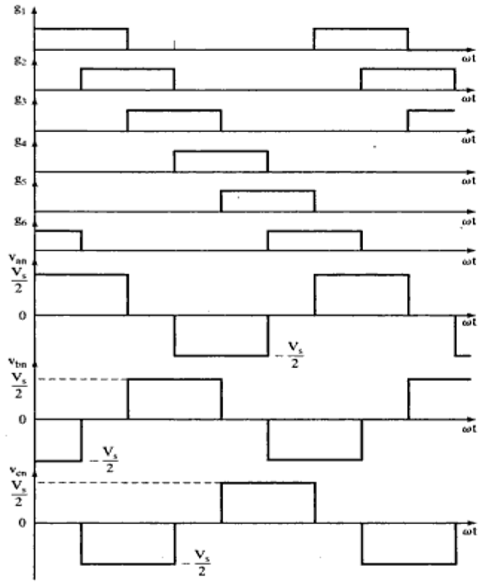

شکل موجها برای 120 درجه حالت هدایت
